簡要介紹

工業寬溫設計，工作更穩定：

EVB-T507主板隸屬于盈鵬飛嵌入式Evaluation board (EVB)系列，是DIM-T507核心模塊的工程底板的參考設計，該產品集成了四核 Cortex-A53 1.5GHz(MAX)  T507 處理器，穩定運行Android 10.0/Ubuntu 18.04/Linux 4.9。 EVB-T507提供了3.3V I/O接口，可提供寬溫的工業組件，運行于條件惡劣的工業現場！

提供開發套件，可快速應用

開發套件中包括主板、各種LCD配件，提供開發工具以及API函數、參考代碼、詳細的使用手冊，讓客戶快速上手。

DIM-T507簡要介紹：

產品特性

 采用Allwinner公司Cortex-A53四核T507車規級處理器，運行最高速度為1.5GHZ；

l 支持Mali-G31 MP2 GPU，支持OpenGL ES 3.2/2.0/1.0, Valkan 1.1,OpenCL 2.0

l 支持4K/25fps H.264視頻編碼，支持4K/15fps MJPEG編碼；

l 多格式4K/60fps視頻解碼 (H.265,H.264,VC-1, MPEG-1/2/4, VP8) ;

l 支持雙屏異顯；支持RGB888/LVDS，分辨率最高1920x1080/60fps；支持HDMI 2.0A, 分辨率最高4K/60fps；支持TV CVBS OUT(NTSC/PAL);

l 支持512-2G  Bytes DDR3 SDRAM；

l 支持EMMC 4G-64G大容量電子盤，可啟動；

l 支持SDIO3.0，USB2.0 HOST&OTG，6路I2C，6路UART，2路SPI，6路PWM

l 支持雙路以太網,一路10/100M;一路10/100/1000M;

l 可定制寬溫產品，替換AM335X

l 穩定的操作系統的支持，可預裝Android10.0或者LINUX 4.9/Ubuntu 20.04

l 超小體積，SODIMM 260POS設計， 尺寸為:69.6*40MM

框圖：

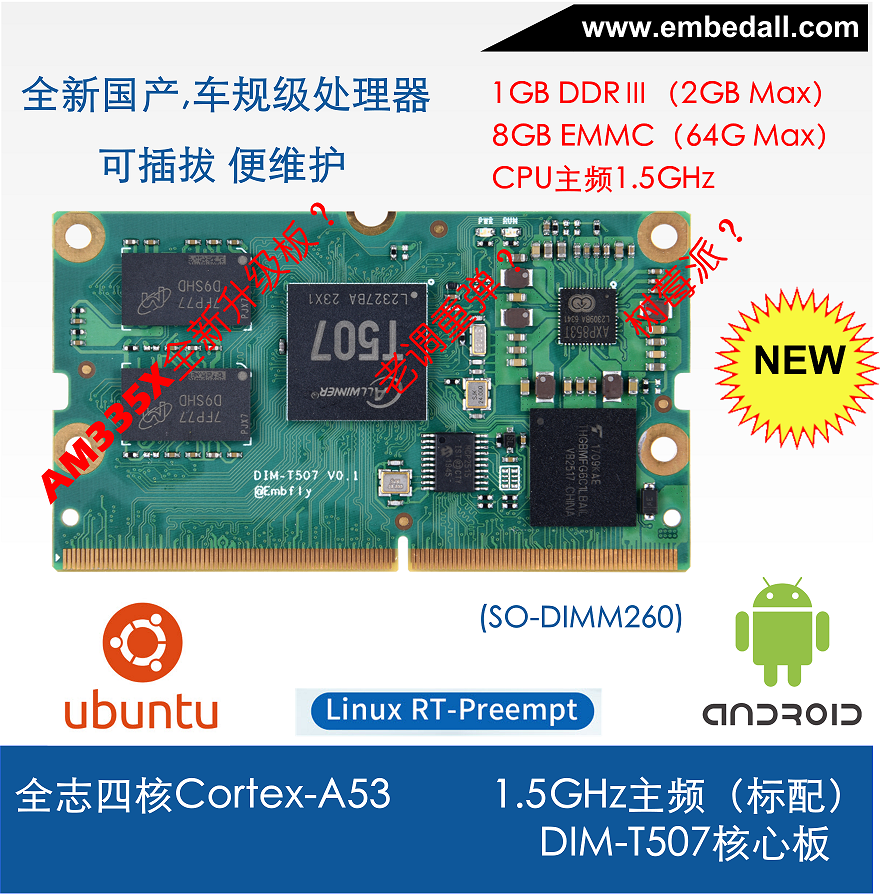

DIM-T507實物圖：

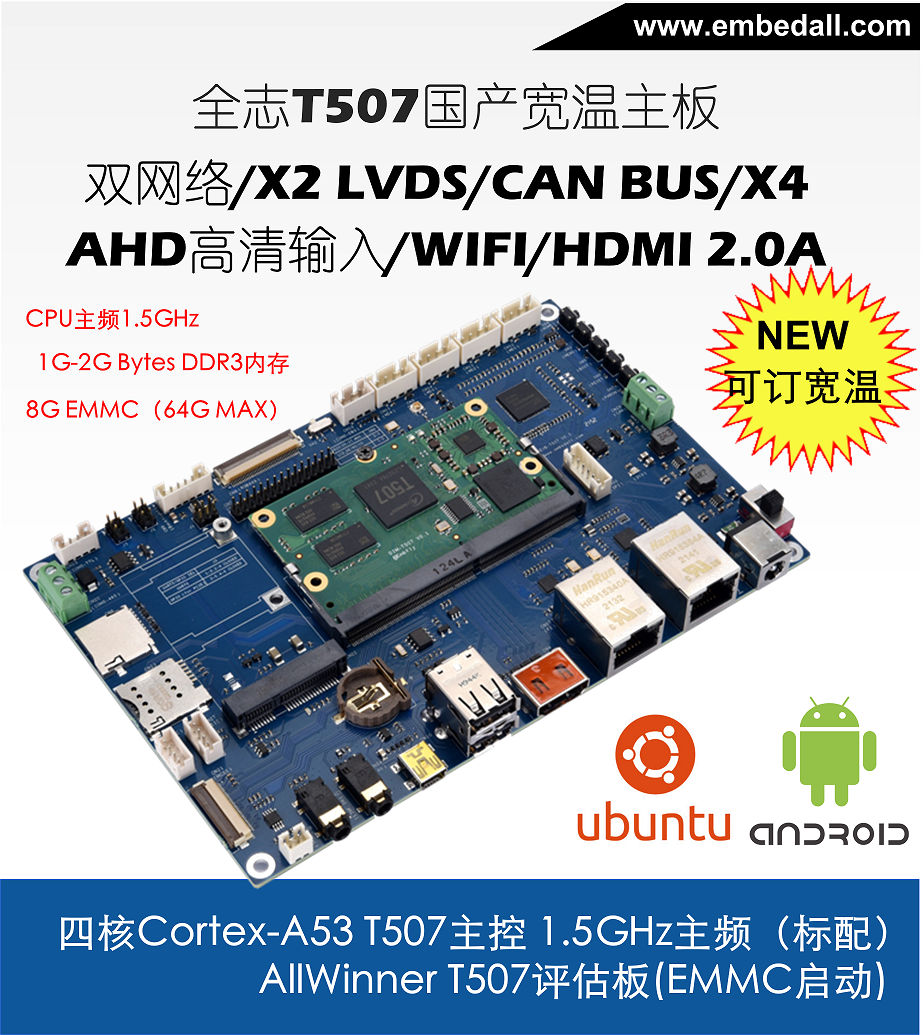

EVB-T507產品特性:

l 采用Allwinner公司Cortex-A53四核T507處理器，運行最高速度為1.5GHZ；

l 支持Mali-G31 MP2 GPU，支持OpenGL ES 3.2/2.0/1.0, Valkan 1.1,OpenCL 2.0

l 支持4K/25fps H.264視頻編碼，支持4K/15fps MJPEG編碼；

l 多格式4K/60fps視頻解碼 (H.265,H.264,VC-1, MPEG-1/2/4, VP8) ;

l 支持雙屏異顯；支持RGB888/LVDS，分辨率最高1920x1080/60fps；支持HDMI 2.0A, 分辨率最高4K/60fps；支持TV CVBS OUT(NTSC/PAL);

l 支持1-2G  Bytes DDR3 SDRAM；

l 支持EMMC 4G-64G大容量電子盤，可啟動；

l 支持SDIO3.0，2路USB2.0 HOST和一路OTG，1路I2C，1路UART(TTL或者RS485)， 2路PWM(應用于背光)

l 支持CAN BUS通信（MCP2515）

l 支持雙路以太網,一路10/100M;一路10/100/1000M;

l 支持3G/4G通信;

l 支持4路720P的AHD視頻輸入

l 穩定的操作系統的支持，可預裝Android10.0/LINUX 4.9/UBUNTU 20.04；

l 尺寸為:160*106MM

EVB-T507功能圖：

應用領域：

支持軟件：
