產品簡介：
TFT轉VGA模塊是用SDA7123芯片把TFT數字信號轉化為RGB模擬的VGA信號，從而實現了TFT LCD顯示轉化為VGA顯示。
其中TFT 輸入為16或18位，而VGA輸出為標準的15-pinVGA輸出,支持的分辨率為: 1024 x 768, 800 x 600, 640 x 480！

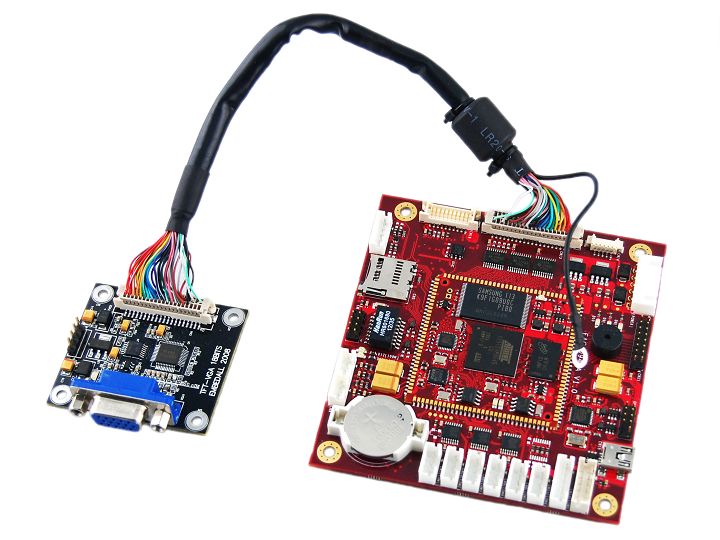

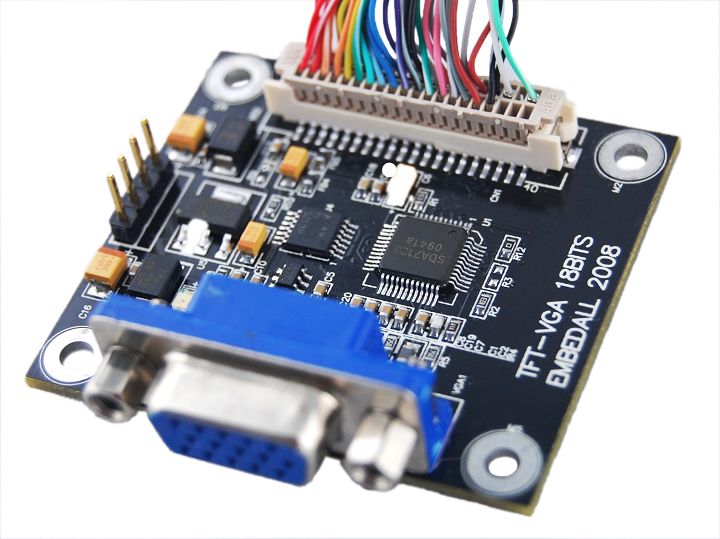

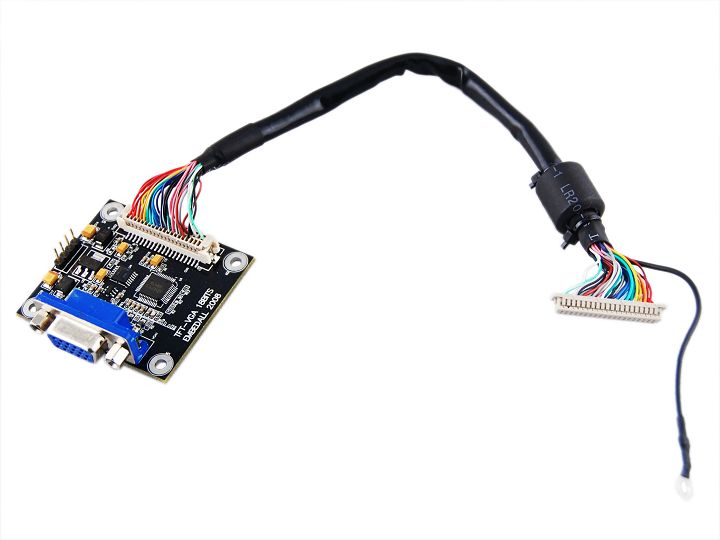

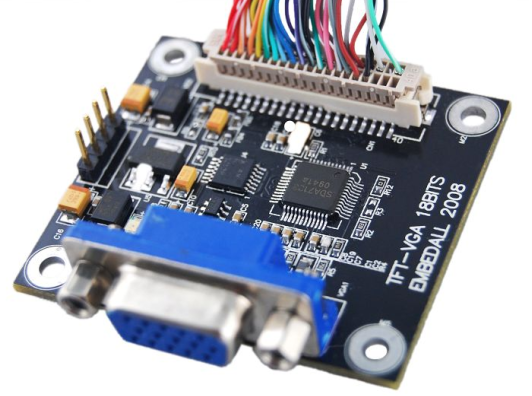

1.產品圖片：

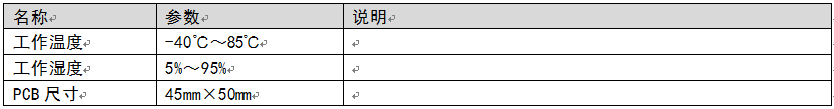

2.機械參數：

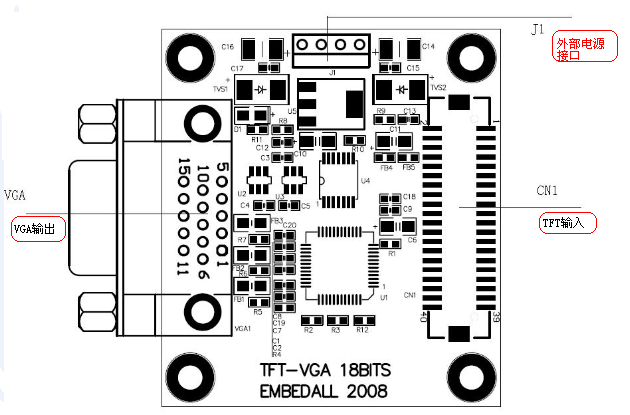

3.接口示意圖：

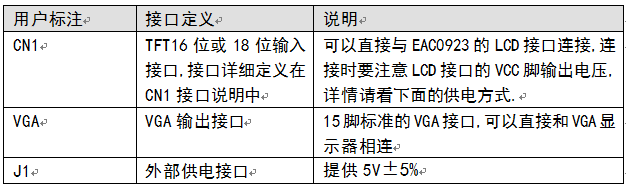

4.接口對應說明：

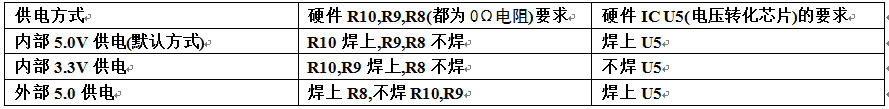

5.供電方式：
TFT-VGA模塊供電方式有兩種:
內部供電: 由CN1的33，34腳VCC供電
外部供電: 由J1接5V±5%電源供電
其中內部供電又分為3.3V和5.0V供電.

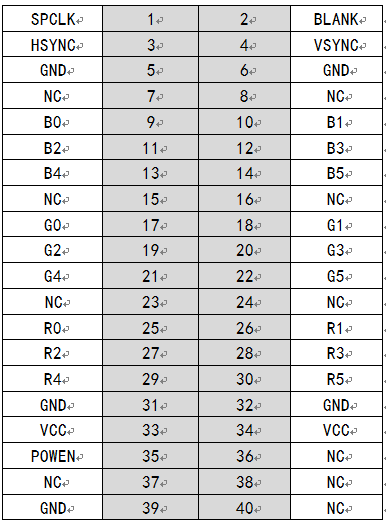

6.CN1接口說明：
采用專用的40PIN（20×2
信號說明：
VCC 標準5.0V或3.3V輸入
R 紅色數據線
G 綠色數據線
B 藍色數據線
BLANK 使能信號
VSYNC 垂直同步信號
HSYNC 水平同步信號
SPCLK 圖像信號數據采集時鐘
POWEN LCD電源信號有效輸出，高電平有效

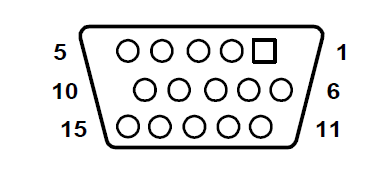

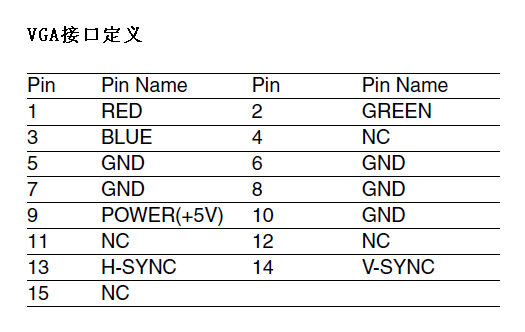

7.VGA接口說明：

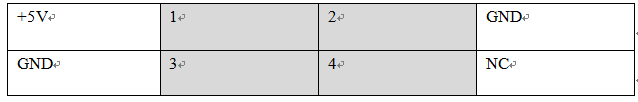

8.J1接口說明：

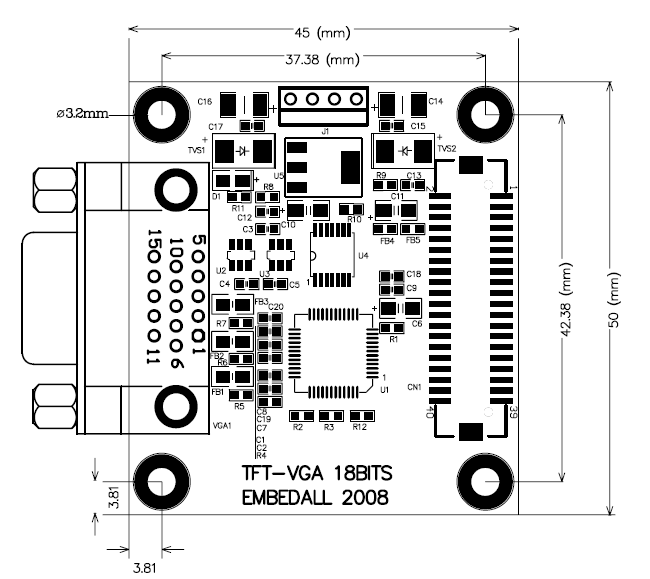

9.機械尺寸圖：
