1.基本特性：
液晶屏型號：AT070TN92/AT070TN94
品牌：臺灣群創
類型：TFT
背光：LED
尺寸：7"
寬高比:16:9
色彩：18位
分辨率：800×3(RGB)×480
像素排列：RGB垂直條狀
點間距：0.0642×
像素間距：0.1926×
顯示類型：TN,常白顯示，透射式
最佳視角：6 O'clock
顯示區域：154.08×
可視區域：156.7×
液晶尺寸：164.9(W) × 100.0(H) × 5.5(D) mm
面板重量：
工作溫度： -20～+
輸入類型：數字信號
觸摸屏：無
LCD供電：+3.3V
液晶屏功耗：1.90W（Typ）

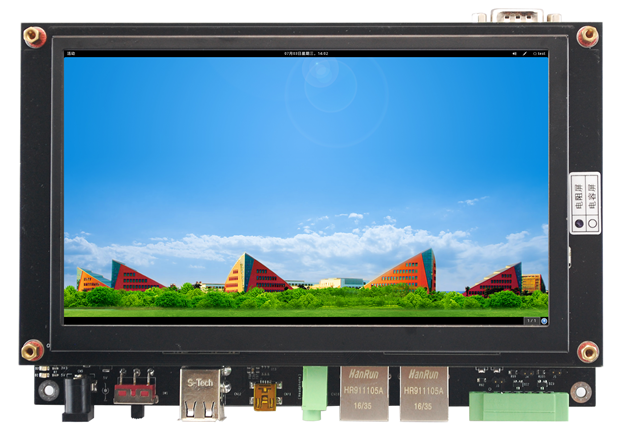

1.產品圖片：

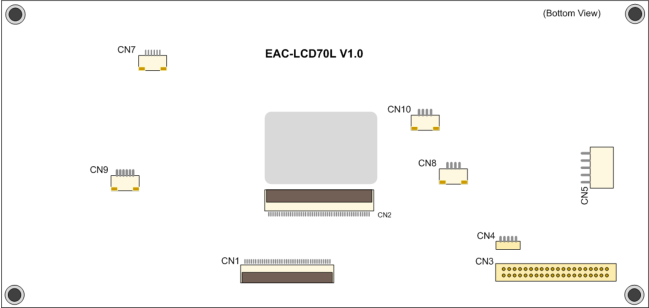

2.接口示意圖：

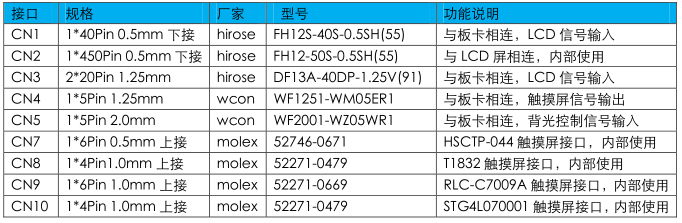

3.接口定義和規格：
4.液晶模塊與板卡連接示意圖：
1.EAC-LCD70L提供兩種LCD信號接口供用戶選擇：CN1和CN3，選用CN3接口可靈活調整LCD信號插頭的線序?qū)?yīng)所用板卡LCD接口的引腳。（不可同時向CN1和CN3輸入信號）

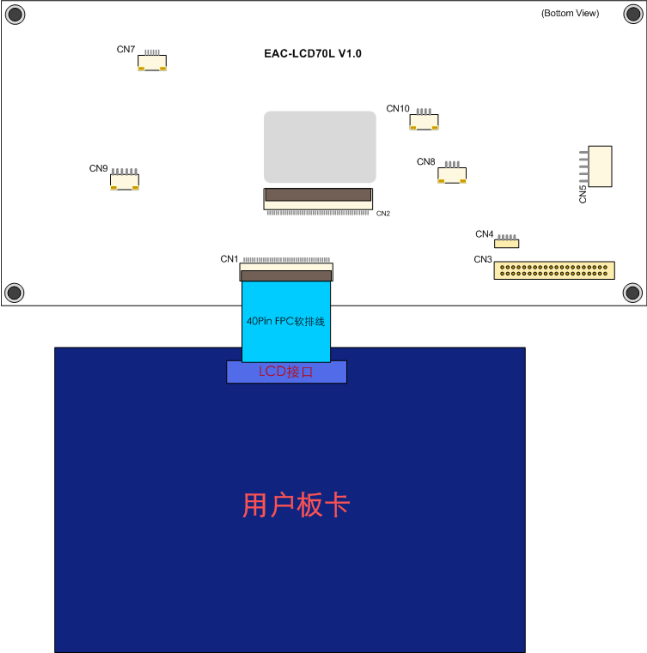

2.選用CN1時板卡與適配板接口線示意圖如下：（背光控制和觸摸控制引腳需要一起通過板卡的LCD接口與CN1對應）

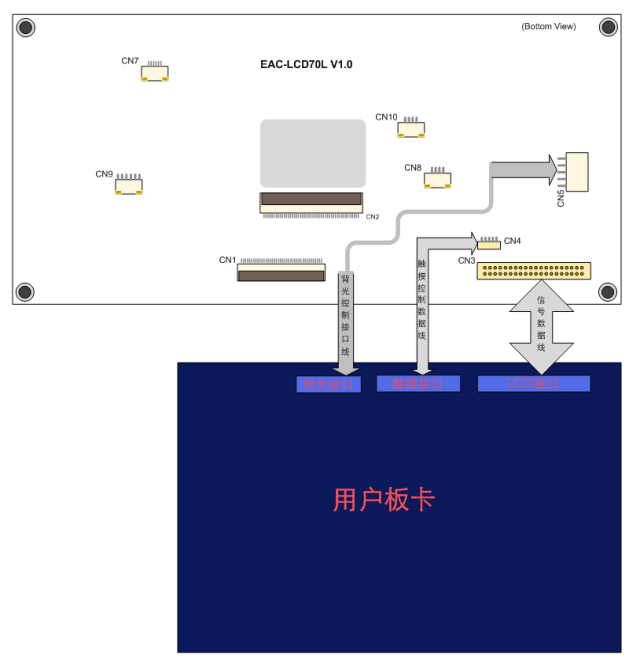

3.選用CN3時板卡與設配板接口接線示意圖如下：（觸摸控制連接到CN4，背光控制連到CN3或者獨立到背光控制接口CN5）
5.接口的定義說明：
1.模塊的CN1（1*50pin 0.5mm）接口與本公司EVB-335X板卡的LCD接口兼容，可直接連接使用

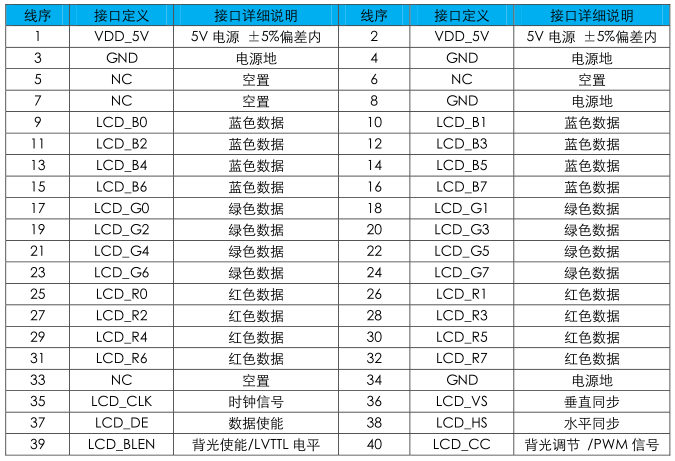

2.如使用其他廠商硬件開發平臺產品，請參考下表接線定義及開發平臺的LCD接口定義，并對應相連
6.LCD信號輸入接口CN3
1.設配板的LCD信號輸入接口CN3與本公司產品EAC-0945,EAC-0923的LCD接口兼容，可直接連接使用

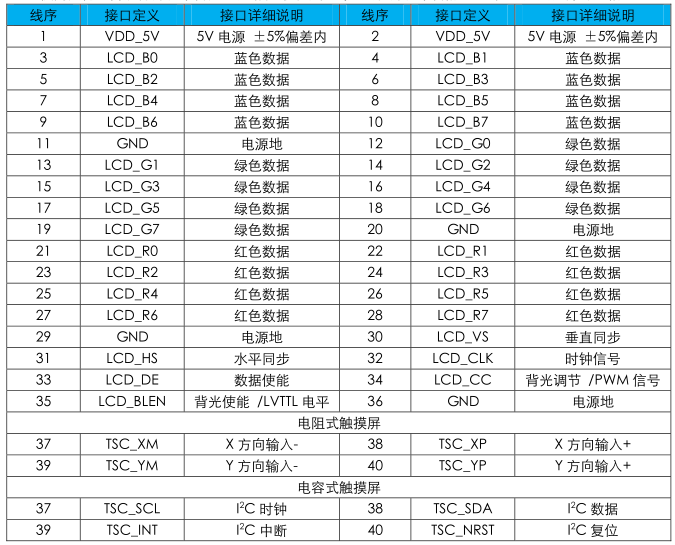

2.如使用其他廠商硬件開發平臺產品，請參考下表接線定義及開發平臺的LCD接口定義，并對應相連
7.觸摸控制器接口CN4

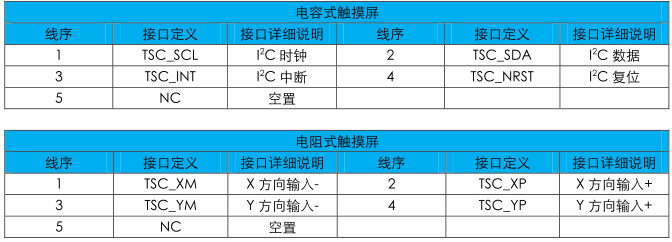

當使用CN3接口時，用戶板卡觸摸控制接口與CN4對應相連才能實現觸摸控制。EAC-LCD70L兩種觸摸屏對應的CN4接口定義如下表，用戶需要根據模塊所用的觸摸屏類型對應接口定義。
8.背光控制接口CN5
背光控制引線可通過CN3與用戶板卡相連，可以通過獨立接口CN5與板卡相連，用戶可根據自己的開發硬件平臺自行選擇，CN5引腳定義如下表：
9.觸摸屏數據接口
EAC-LCD
CN8、CN10為電阻式觸摸屏數據接口。四個接口引腳定義及對應所用的觸摸屏型號如下表：

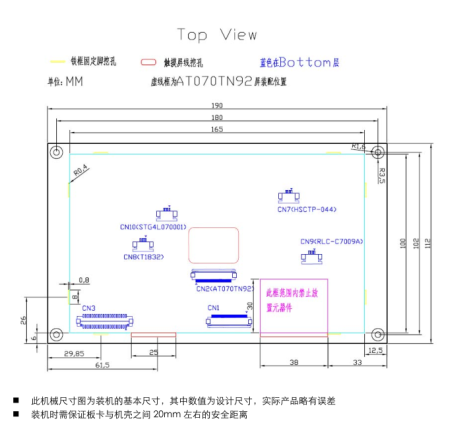

10機械尺寸圖：
