產品特性：
模塊型號：EAC-LCD56-V2.01
液晶屏型號：AT056TN52/AT056TN53V.1
類型：TFT
品牌：臺灣群創
尺寸：5.6"
色彩：18位
分辨率：640×3(RGB)×480
背光：LED
顯示類型：透射式
輸入類型：數字信號
LCD供電：+3.3V
液晶尺寸：126.5(W)X100(H)X6.8(D) mm
環境溫度： -20～+

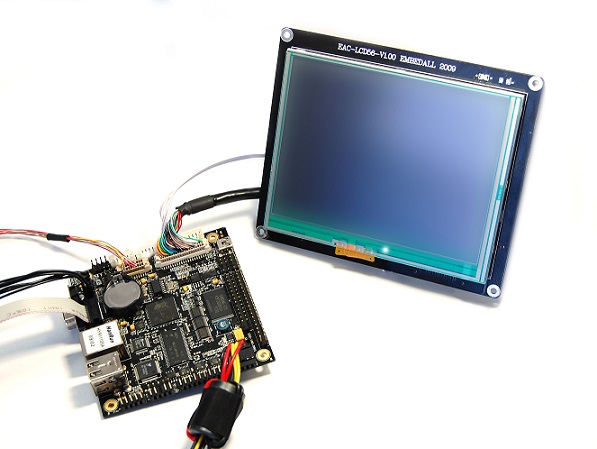

EAC-CLD56產品：

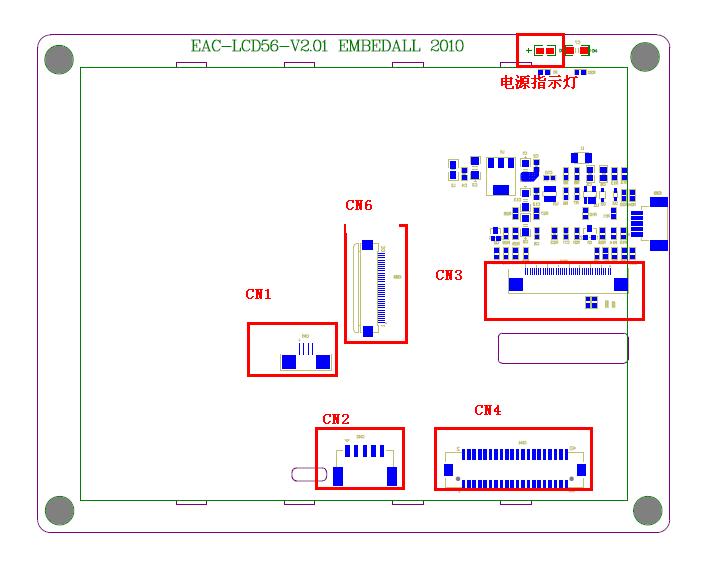

接口示意圖：
接口定義介紹：
CN1為四線觸摸屏和驅動板相連；
CN2為觸摸屏對外接口；
CN3是屏的數據線與驅動板的數據線接口；
CN4為18位TFT LCD信號輸入接口；
CN5為保留；
CN6為18位TFT LCD信號輸入接口，EAC-C925專用；
詳情請看接口定義說明
接口定義說明：
1.輸入端口（CN4）定義及其詳細的說明
與本公司的EAC-0923、EAC-0921、EAC-C925的LCD接口兼容，可以直接連接。
（注意：該接口涉及到電源輸入，注意主板上的電源供給）
如果您正在使用我公司的EAC-LCD56-V2.01液晶模塊和其他廠商硬件開發平臺開發產品，請詳細閱讀此文檔接口定義及其他廠商硬件平臺的TFT接口定義，并對應相連。
2.觸摸屏（CN2）定義及其詳細的說明
采用專用的5PIN（5×1）接口，
使用觸摸屏接口配線（TOUCH_LINE）連接觸摸屏
觸摸屏接口無方向定位針，請制作“朝上”標簽
觸摸屏接口信號功能定義
3.CN1接口
觸摸屏引線與驅動板上CN1接口相連，如果您直接接觸摸屏的引線，也不可以不連接CN1，CN2此時無效
4.CN6接口
機械尺寸圖：
