產品特性：
模塊型號：EAC-LCD70T
液晶屏型號：AT070TN83V01
類型：TFT
品牌：臺灣群闖
尺寸：7''
色彩：18位
分辯率：800x3（RGB）x480
背光：LED
顯示類型：透射式
輸入類型：數字信號
最佳視角：6 O'clock
LCD供電：+3.3V
液晶尺寸：165(W)x104(H)x5.5(D)mm
環境溫度：-20~+70'C

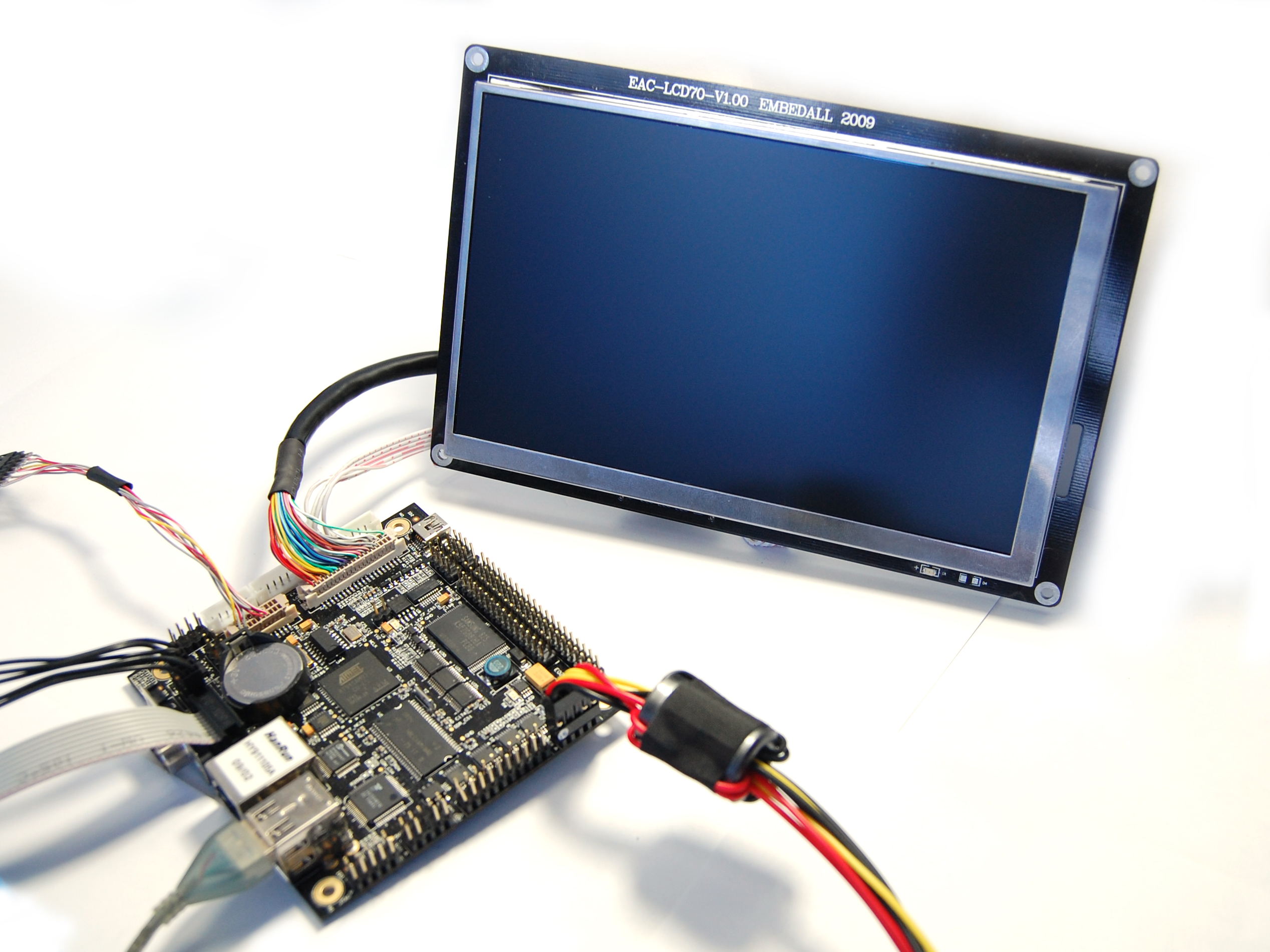

產品圖片：
接口示意圖：
輸入端口（CN4）定義及其詳細的說明：
1.與本公司的EAC-0923，EAC-0921的LCD接口兼容，可以直接連接。
2.如果您正在使用我公司的EAC-LCD70T液晶模塊和其他廠商硬件開發平臺開發產品，請?jiān)敿?xì)閱讀此文檔接口定義及其他廠商硬件平臺的TFT接口定義，并對應相連。
觸摸屏（CN2）定義及其詳細的說明：
采用專用的5PIN（5x1）接口，2.0mm間距
使用觸摸屏接口配線（TOUCH_LINE）連接觸摸屏
支持4線電阻式觸摸屏
觸摸屏接口無方向定位針，請制作'朝上'標簽
觸摸屏接口信號功能定義
CN1接口：
因?yàn)锳T070TN83V01液晶屏是沒有自帶觸摸屏的，所以要加上單獨的一個四線帶電阻的觸摸屏，觸摸屏上自帶的數據線與CN1接口相連。

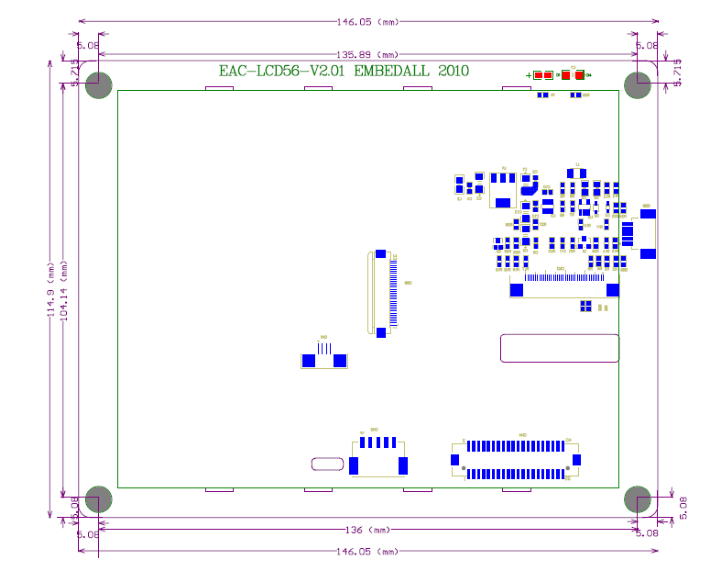

機械尺寸圖：
