CoM-P6UL

? ?i.MX6UL處理器,528MHz,雙列排針,接口豐富,雙網絡,雙CAN,8串口,支持Linux3.14內核,可接口4G/WIFI模塊,兩路高速USB OTG,三種啟動/EMMC/NAND/NOR,

CPU : 528 MHZ
內存 : 128 DDR3
存儲 : 256M SLC NAND
操作系統 : linux3.14
溫度等級 : 商業級/可定制寬溫
生命周期 : TBD
包裝方式 : 盒裝

i.MX6UL簡介

      i.MX6UltraLite擴展了i.MX6系列,它是一個高性能、超高效處理器系列,采用先進的ARM®Cortex®-A7內核,運行速度高達696 MHz。i.MX6UltraLite應用處理器包括一個集成的電源管理模塊,降低了外接電源的復雜性,并簡化了上電時序。這個系列的每個處理器提供多種存儲器接口,其中包括16LPDDR2、DDR3DDR3L、原始和管理的NAND閃存、NOR閃存、eMMC、Quad SPI和各種其他接口,用于連接外圍設備,如WLAN、Bluetooth™、GPS、顯示器和攝像頭傳感器。



i.MX6UL器件概述



cpu復合器件:

  ARM®Cortex®-A7內核,運行頻率528 MHz,128 KB L2緩存

顯示:

并行LCD顯示,分辨率高達WXGA (1366x768)8/10/16/24位并行攝像頭傳感器接口

電泳顯示屏控制器支持直接驅動E-Ink EPD面板,分辨率高達2048x1536,工作頻率106 Hz



儲存器:

 16LP-DDR2, DDR3/DDR3L

 8/16位并行NOR FLASH / PSRAM

 雙通道Quad-SPI NOR FLASH

 8位原始NAND FLASH40ECC

數據連接:



 兩個MMC 4.5/SD 3.0/SDIO端口

 兩個USB 2.0 OTG,HS/FS,器件或主機,帶PHY接口

 音頻接口包括3I2S/SAI, S/PDIF Tx/Rx

 兩個10/100以太網,支持IEEE 1588協議

 兩個12ADC,高達10個輸入通道,以及電阻式觸摸控制器(4/5)



高級電源管理:



部分PMU集成



安全性:

  安全模塊:TRNG,加密引擎(DPAAES,TDES/ SHA/ RSA),防篡改監控,安全引導,SIMV2/ EVMSIM X 2,OTF DRAM加密,PCI4.0預認證



封裝:

  14x14 289 MAPBGA 0.8mm間距

   9x9 272 MAPBGA 0.5 mm間距

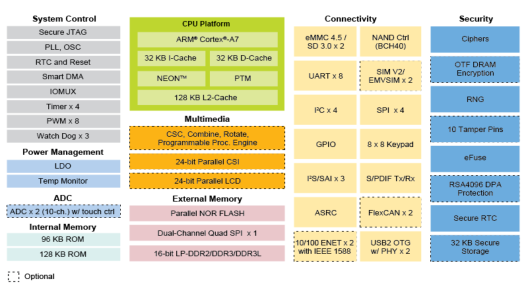

i.MX6UL BD





技術參數

·         ARM® Cortex®-A7 @ 528 MHz, 128 KB L2 cache

·         Parallel LCD Display up to WXGA (1366×768)

·         8/10/16/24-bit Parallel Camera Sensor Interface

·         16-bit LP-DDR2, DDR3/DDR3L

·         8/16-bit Parallel NOR FLASH / PSRAM

·         Dual-channel Quad-SPI NOR FLASH

·         8-bit Raw NAND FLASH with 40-bit ECC

·         2x MMC 4.5/SD 3.0/SDIO Port

·         2x USB 2.0 OTG, HS/FS, Device or Host with PHY

·         Audio Interfaces include 3x I2S/SAI, S/PDIF Tx/Rx

·         2x 10/100 Ethernet with IEEE 1588

·         2x 12-bit ADC, up to 10 input channel total, with resistive touch controller (4-wire/5-wire)

·         Partial PMU Integration

·         Security Block: TRNG, Crypto Engine (AES/TDES/SHA/RSA with DPA), Tamper Monitor,

·         Secure Boot, SIMV2/EVMSIM X 2, OTF DRAM Encryption, PCI4.0 pre-certification

·         14×14 289MAPBGA 0.8mm pitch



i.MX6UL系列應用處理器





i.MX6UL四大優點

1. 高性能、低功耗、小尺寸。i.MX6UL是飛思卡爾第一款搭載ARMCortex-A7內核的處理器,其能耗比A9內核的CPU50%以上。它采用先進的電源管理架構,改變了以往與MCU相比CPU是“電老虎”的狀況。 i.MX 6UL14x14 9x9 MAPBGA形式封裝,適合低功耗和空間受限的應用場合。



2. 安全、加密。i.MX 6UL具有硬件加密引擎、篡改檢測和動態DRAM加密/解密等內置功能,可以使客戶面向高度安全的應用進行設計。這是周立功大力贊揚的一個特性,稱這樣一來IDH(獨立設計公司)才有錢賺,而IDH是芯片廠商生態系統的重要組成部分,對產品推廣的貢獻非常大。



3. 價格便宜!中國人講究“價格便宜量又足”;價格是一款產品能否走紅的關鍵。i.MX 6UL起價不到4美元,性價比極高。此外,i.MX 6UL優化了管腳,可以用四層PCB板進行設計,從而進一步節省用戶成本。



4..擁有盈鵬飛嵌入式為其量身打造的高穩定性商業級/工業級i.MX6UL核心板系列,客戶可直接采用核心板加自行設計底板的方式,使得產品開發周期與難度大幅降低



產品特性:

1.采用NXP公司Cortex-A7 I.MX6UL處理器,運行最高速度為700MHZ,低功耗

2.支持128M-512M DDR3 SDRAM

3.支持128-1G字節SLC電子盤或者QSPI NOR FLASH大容量電子盤,可啟動

4.最多支持兩路百兆以太網(其中一路網絡與8路串口復用)

5.支持兩路高速USB OTG,可接口4G/WIFI模塊

6.支持最多8路串口,雙路CAN BUS

7.支持分辨率最高的1366*768顯示接口

8.雙列排針(2.00MM)直插式接口件,性價比高,維修測試都方便

9.穩定的操作系統的支持,可預裝LINUX3.14

10.超小體積,尺寸為:64*50MM



推薦應用:

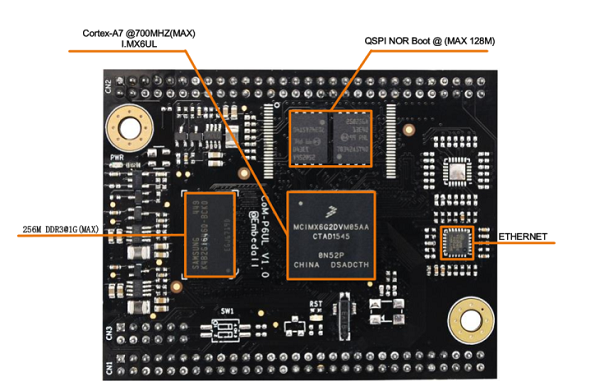

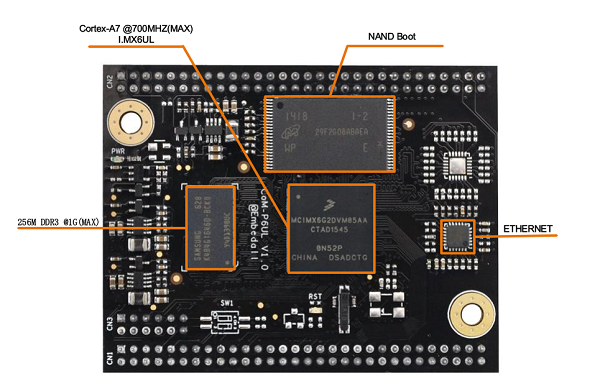

 i.MX6UL核心模塊:

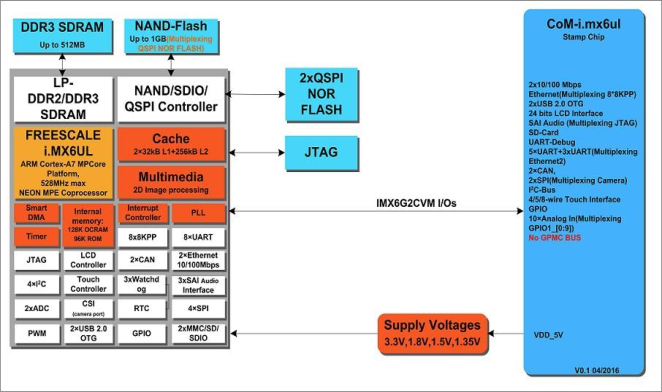

主控CPU功能框圖:



產品框圖:

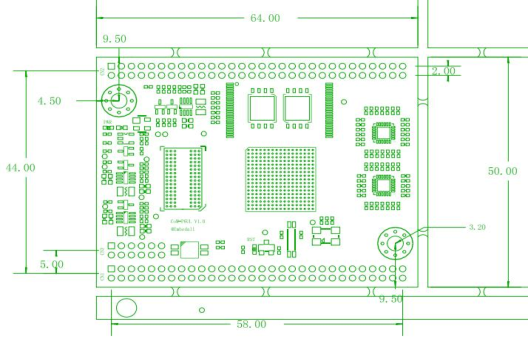

i.MX6UL 核心板模塊尺寸:

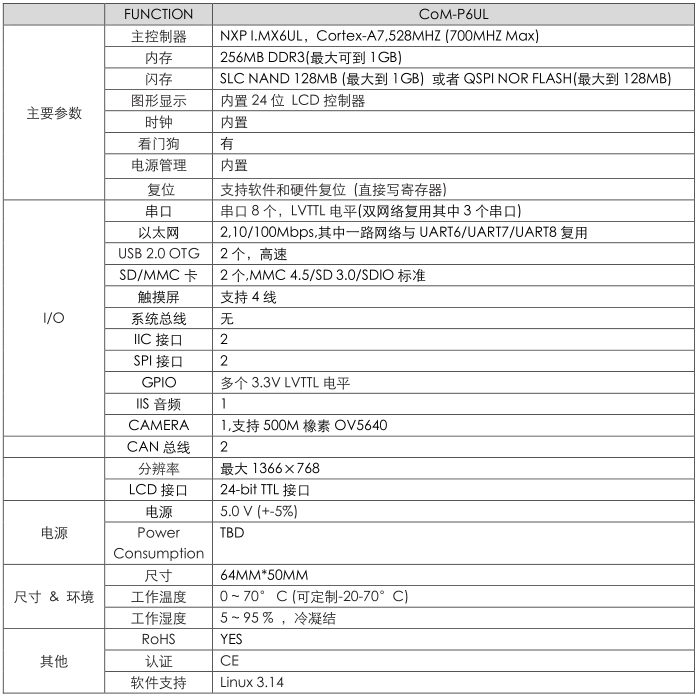

產品參數:



引腳定義:



支持軟件:

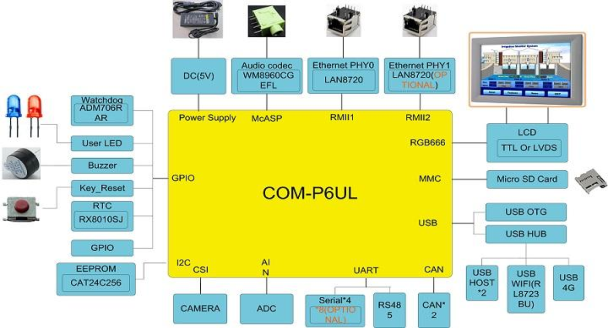

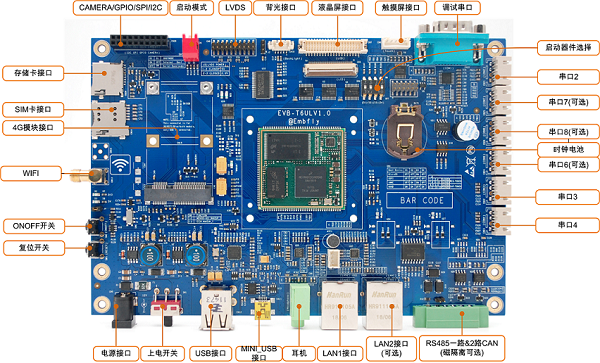

評估板( 工控板)功能框圖:



評估板功能:

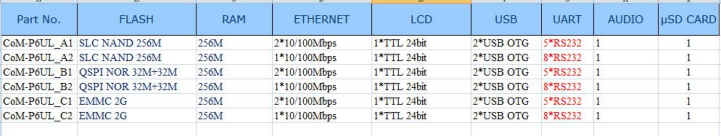

訂購信息:
