MCIMX8M-EVK: i.MX 8M應用處理器評估套件





產品特性：

1.基于NXP i.MX8M QUAD 5核處理器(4×Arm® Cortex®-A53 and 1× Cortex-M4) ，1MB L2緩存。

2.板載eMMC 5.0 16GB及3GB、32-bit LPDDR4&1.6GHz 時鐘。

3.板載NXP PMIC PF4210電源管理

4支持 1 x USB 3.0 Type-C、1 x USB HOST 3.0、1 x Micro SD接口。

5.支持 HDMI 2.0，2 x MIPI-CSI Camera mini-SAS接頭、MIPI-DSI Display mini-SAS接頭。

6.支持通過USB端口的UART及JTAG（10-pin header）進行調試。

7.板載芯片天線，支持WiFi 802.11 a/b/g/n/ac MIMO 2x2及BlueTooth 4.1 / EDR。

8.支持10/100/1000以太網，PCIe M.2接口，紅外。

9.支持Android、Linux、FreeRTos操作系統。



概述:

 恩智浦i.MX 8MQuad評估套件(EVK)利用2至4x Cortex-A53s和1x Cortex-M4內核, 為i.MX 8MQuad、i.MX 8MDual和i.MX 8QuadLite應用處理器提供快速評估平臺。它具有高性能、低功耗、靈活的內存選項和高速接口以及業界領先的音視頻功能。

  這個主板支持HDMI輸出，實現簡單的開箱即用。提供LPDDR4、eMMC、QSPI和SDMicro內存選件，10/100/1000以太網端口，USB 3.0連接器和PCIe標準高速接口。針對音視頻評估，它帶來了HDMI 2.0a Type-A和MIPI-DSI連接器，以及高達768kHz采樣率的32位音頻采樣、音頻接口擴展連接器和3.5mm音頻插孔耳機。



產品參數：

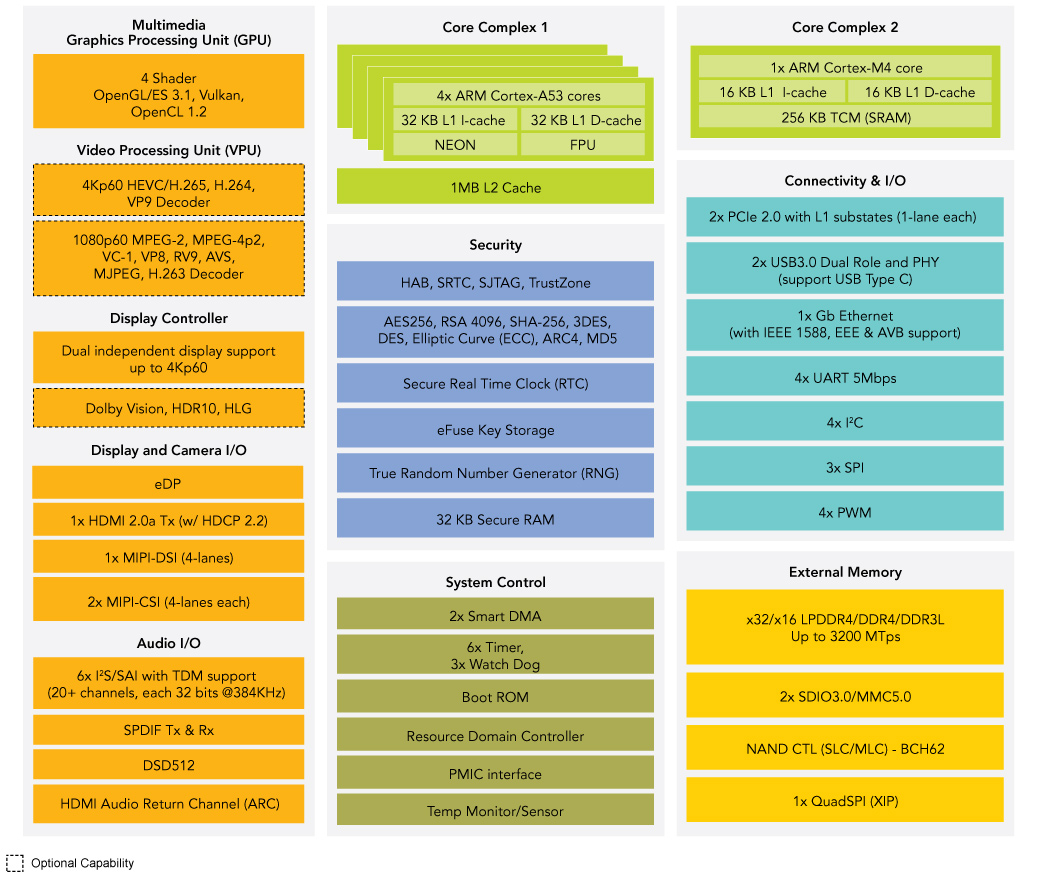

功能框圖：

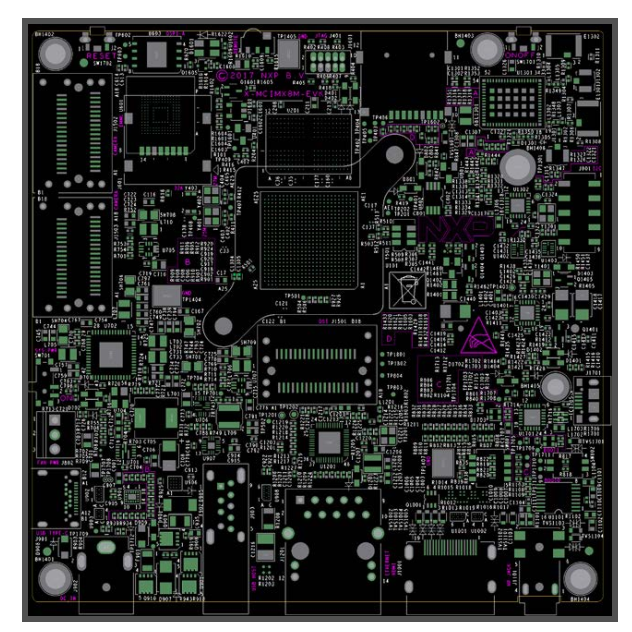

尺寸（100mmx100mm）：

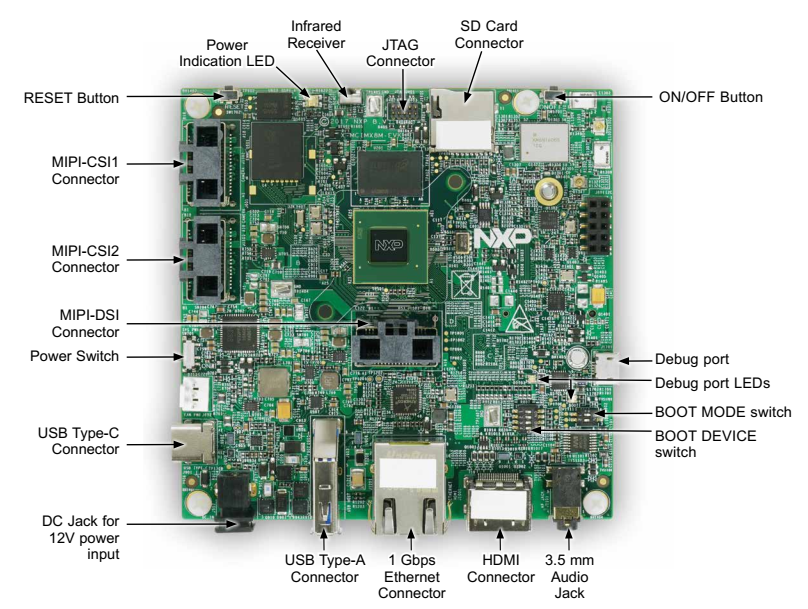

產品正面：

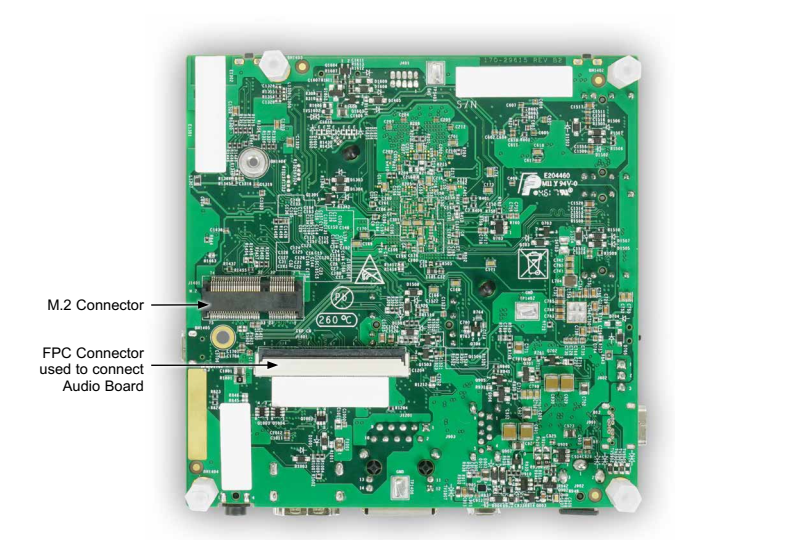

產品背面：





支持軟件:





i.MX 8M處理器特性：

· 1.多核處理：Quad ARM Cortex-A53; Cortex-M4F

·         2.GPU: OpenGL/ES 3.1, OpenGL 3.0, Vulkan, OpenCL 1.2

·         3.雙獨立顯示接口：MIPI-DSI (4通道)；HDMI 2.0a

·         4.視頻播放：4Kp60高動態范圍(h.265, VP9)、4Kp30 (h.264)、1080p60 (MPEG2、MPEG4p2、VC1、VP8、RV9、AVS/AVS+、h.263和DiVX)和MJPEG - 8x8

·         5.音頻：6x I2S/SAI (20+通道，每個通道32位@384 KHz)；SPDIF Tx/Rx； DSD512

·         6.雙攝像頭接口：MIPI-CSI (每個4通道)

·         7.外部存儲器接口：LPDDR4, DDR4, DDR3L; 帶XIP的Quad SPI

·         8.帶PHY的雙USB 3.0 C型

·         9.提供L1子狀態的雙PCIe，具有從低功耗模式的快速喚醒功能

·         10.具有支持AVB和EEE的千兆以太網控制器

·         11.操作系統：Linux OS, Android, FreeRTOS

·         12.溫度：消費電子 (0°C至95°C Tj)；工業控制(-40°C 至105°C Tj)

·         13.封裝：FCBGA，0.65 mm間距

i.MX 8M處理器



應用領域：

·         視頻流器件 - OTT機頂盒、數字媒體適配器、數字指示牌和機器視覺檢查

·         音頻流器件 - 環繞聲、無線或聯網揚聲器、條形音箱、音頻/視頻(AV)接收器和公共廣播系統

·         語音控制和語音助理

·         通用人機接口(HMI)解決方案 − 觸摸、語音、圖形、視頻、圖形分析、視覺和傳感器
