盈鵬飛科技工業縫紉機HMI解決方案
隨著HMI在工業控制領域的應用越來越廣,深圳盈鵬飛科技有限公司也緊跟時代的步伐,遵循著"用芯服務，智造雙贏"的經營理念，結合軟件和硬件根據市場的發展趨勢和客戶的要求不斷的推陳出新, 用我們以良好的商業信譽，豐富的產品經驗，完善的服務及深厚的技術力量，以客戶為中心，快速、優質地提供客戶所需要的產品。在廣大客戶的支持下，深圳盈鵬飛科技從2006年至今已經推出三代工業縫紉機HMI解決方案 第一代產品（2006-2010）： 深圳盈鵬飛科技有限公司（原深圳市英貝德科技）創立于2004年。公司工程師根據多年的工作經驗和對產品不斷的優化，在2006年推出了以EP9315（簡介：https://www.cn.cirrus.com/products/ep9315/）為主控的第一代（MINI9315）工業縫紉機HMI解決方案。 MINI9315運行速度200HMz，支持Linux2.6 和Wince5.0系統，板載RS232通信串口?？山?/span>3.5寸帶觸摸的液晶屏，屏幕分辨率320 x 240，板子帶模具。 EP9315產品參數：
- 16 個增強型 GPIO（包含中斷功能）
- 外圍設備上的 49 個附加可選 GPIO

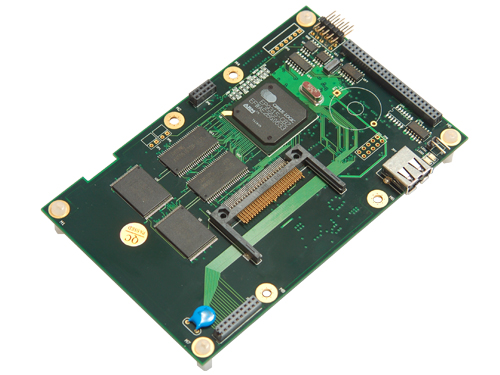

MINI9315主板：

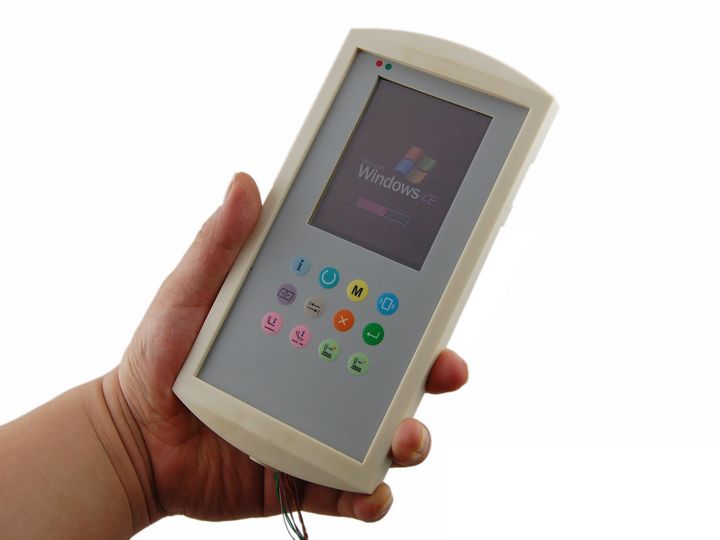

MINI9315帶模具:
當時推出了以EP9315為主控的第一代工業縫紉機HMI解決方案。受到了廣大工控領域客戶的支持和信任，也幫助了客戶迅速應用到產品中去。但隨著市場的發展，逐漸暴露了MINI9315主板的弱勢，如EP9315芯片成本貴(價格在100RMB左右)，運行速度底，支持的屏幕尺寸小等...逐漸的以EP9315為主控的第一代工業縫紉機HMI解決方案已經不能滿足市場發展和客戶的要求。為了順應市場的發展趨勢和滿足客戶的需求。所以在2010年深圳盈鵬飛科技也順勢的推出了第二代工業縫紉機HMI解決方案。
第二代產品（2010-2017）：
第二代是以AT91SAM9261/9G10兩款芯片為主控的工業縫紉機HMI解決方案。其中以AT91SAM9261為主控的工控板是eSOM/9261，以AT91SAM9G10為主控的工控板是EAC-C926。
eSOM/9261：
eSOM/9261是一款采用AT91SAM9261工業級芯片設計的嵌入式工控單板機，運行速度在240MHz~266MHz。eSOM/9261由核心板和底板接口擴展電路板組成。連接方式采用80腳貼片接插件SD-54373和4個螺釘緊固。相對于第一代產品，屏幕上可支持240 x300或800 x 480的分辨率。板子可帶模具、整機。功能接口上更加豐富，如啟動方式可選擇NAND或NOR FLSHA，支持Linux 和WINCE 6.0系統、3路USART、2路 USB 2.0接口、SD卡座接口、LCD/Touch接口、JTAG、百兆以太網等...

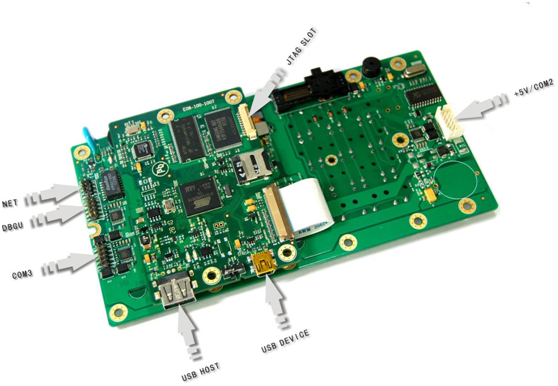

底板+核心板：

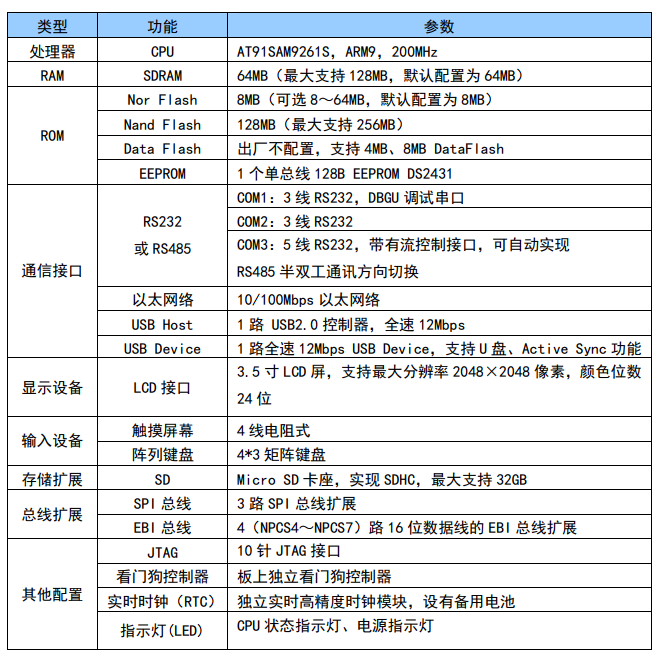

產品特性：

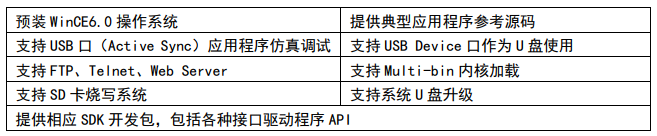

軟件資源：

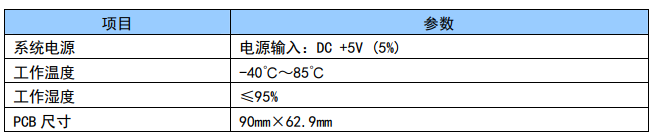

電源及機械參數：

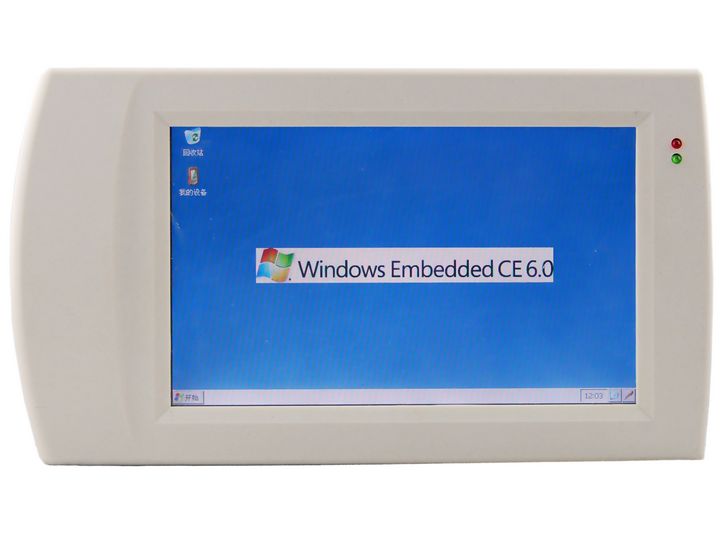

eSOM/9261帶模具：

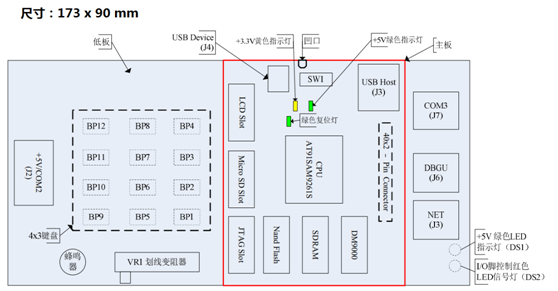

eSOM/9261功能布局圖：
EAC-C926：
EAC-C926是一款采用AT91SAM9G10工業級芯片設計的嵌入式工控單板機，運行速度在240MHz~266MHz。相對于第一代產品，屏幕上可支持240 x300或800 x 480的分辨率。板子可帶模具、登機。功能接口上更加豐富，如啟動方式可選擇NAND或NOR FLSHA，支持Linux 和WINCE 6.0系統、3路USART、2路 USB 2.0接口、SD卡座接口、LCD/Touch接口、JTAG、百兆以太網等...

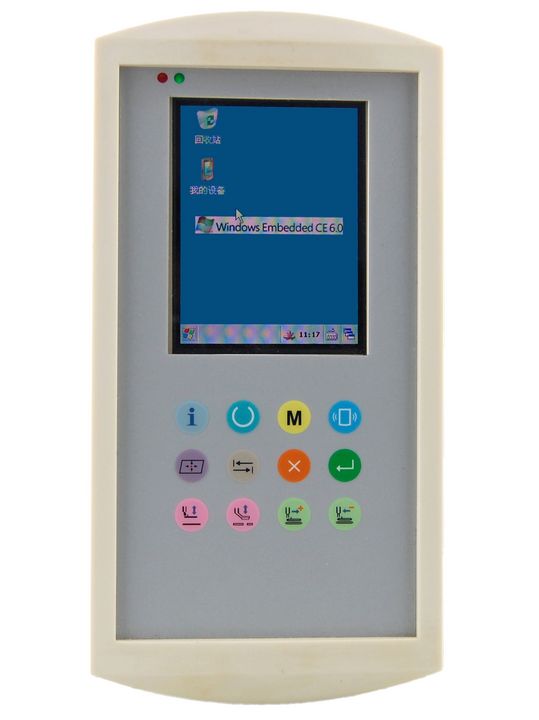

EAC-C926帶模具：
EAC-C926：
1、CPU
AT91SAM9G10,ARM926EJ-S內核，工業級芯片，無鉛，217BGA封裝
CPU時鐘266MHz
16KB數據緩存
16KB指令緩存
32KB片內ROM
16KB片內SRAM
存儲器管理單元（MMU）
3.3V接口電壓，1.2V內核電壓
2、外擴存儲器
n 256MB Nand（可選128MB）
n 64MB SDRAM（可選128MB）
n Nor Flash 16MB（可選4~16MB）
n 128B 單線EEPROM
n 8MB Data Flash（默認不配置）
3、 接口和外部信號
JTAG接口
10/100Mbit 自適應以太網接口（擴展板）
單USB2.0全速（12Mbit/s）Host接口
單USB2.0全速（12Mbit/s）Device接口
2個USART串口（一個可復用為RS485，光電隔離）
1個UART（DBGU）調試串口
LCD/Touch接口：最大分辨率2048*2048，支持真彩、偽彩、黑白屏
單Micro SD卡座
1個I/O口控制的LED
1個I/O口控制的蜂鳴器
4、電氣特性
系統電源：+5V/2A直流電源接口
系統工作溫度：-10～55℃（Max）
系統工作濕度：≦95%
5、機械規格
板尺寸：182.4 × 116mm
核心采用4層PCB工藝設計
6、其他
實時時鐘管理器（RTT），帶3.3V電池供電
外部看門狗控制
EAC-C926軟件特性：
1. 提供中文版（簡體、繁體）、英文版、日文版等Windows CE系統
2. 支持SQL CE2.0數據庫，Compact framework2.0/3.5，MFC
3. 支持EVC、VS2005在線調試、編譯
4. 支持VC++、VB.net軟件編程設計
5. 支持U盤現場升級系統，更換開機畫面（國內唯一）
6. 系統啟動后，用戶內存高達60MB
7. 支持SD卡初始化WINCE 6.0操作系統，迅速、快捷(國內唯一)
8. 看門狗運行可以防止系統死機
9. LCD背光和聲音可以通過參數調節
10. 更多免費實用程序源代碼，不斷更新
11. 提供詳盡的應用說明文檔以及各種應用實例
12. 穩定的文件系統
13. 提供功能完整的SDK代碼包和API函數
.jpg)
第二代的產品雖然相對于第一代的產品有很大的優勢，如成本上（AT91SAM9261/9G10價格在55RMB左右），運行速度上，屏幕的選擇方面等都能比較的出來，但現在科技的發展日新月異，市場的發展趨勢和客戶的需求不斷的變化，要求性價比更高，速度更快，功能更多的產品來適應這個知識大爆炸的時代。為了適應這個時代的發展要求和提高不斷的盈鵬飛科技的市場競爭能力，第三代產品研發的已經勢在必行了。
第三代產品（2017~至今）：
2017年深圳盈鵬飛科技基于TI AM335x為主控推出了第三代工業縫紉機HMI解決方案（HMI-T335）。HMI-T335工控板是由核心板和功能接口底板組成，由郵票孔連接方式接在一起。在運行速度上最高可達1GHz,啟動方式可以選擇NAND或者EMMC，支持Linux4.4和wince 7.0系統，WIFI、USB HOST、USB OTG、4串口（3路RS232、1路RS485或RS422）、CAN總線、電容屏多點觸摸，JTAG、百兆以太網等...
產品特性:
1. 采用TI公司Cortex-A8 AM335X作為主控，運行速度高達1GHZ，工業級處理器，工作穩定可靠。
2. 啟動媒介可選EMMC或NAND，Wince7.0從上電到出現應用程序可在15秒內完成。
3. 整體采用AM335x（CoM-T335 v1.1）核心模塊實現，便于快速定制，最快可一個月實現應用。
4. 可提供Wince 7.0和linux 4.4兩套操作系統，提供大量的應用源代碼，例如：wince 7.0可提供C++、C#等例子，Linux例子程序有中文操作、串口操作、CAN BUS通信等...
5. 實現穩定的電容屏多點觸控，讓操作更流暢。
6. 支持高清和普清兩款液晶屏，分辨率分別是1024*600和800*480, 客戶可以隨意選擇,亦可定制不同款液晶屏。
7. 引出JTAG接口，可直接仿真單任務程序，讓客戶快速調試。
8.整個系統可根據用戶要求可隨意變換主板結構，可快速實現應用，如需定制，可聯系email：info@embedall.com。
9. 15年項目應用定制經驗，讓客戶更放心，更省心。
HMI-T335：
際圖片.png)
HMI-T335功能框圖：
示圖-cn.png)
產品參數：
品參數.png)
CoM-T335 v1.1亮點:
Cortex-A8郵票孔AM335X核心模塊，精設計，低成本，可信賴
◆ 高速Cortex-A8核心，最高運行1GHZ；
◆ 單顆256M/512M字節DDR3 SDRAM，成本更低廉；
◆ 大容量板載電子盤，更多用戶空間；
◆ 精致郵票孔設計,超小尺寸40mm*40mm，批量使用成本更低；
◆ 1路10M/100M/1000M以太網；
◆ 核心板獨立RTC， 走時精準；
◆ 最優秀的顯示性能，分辨率高達1366*768；
◆ CPU內置6路RS232串口（其中1路232為COM_DBU）；
◆ 外部擴展3*IIC,2*SPI接口；
◆ CPU內置雙路CAN BUS，適合于現場工業控制；
◆ 支持SD卡接口，大容量存儲；
◆ 高速USB 2.0 OTG接口；
◆引出JTAG接口（V1.1版本硬件，4線電阻觸摸屏）,便于裸機系統調試。
◆EMMC啟動版本兼容BeagleboneBlack。
◆ 專業WINCE 7.0、LINUX 4.4、ANDROID操作系統支持，
◆支持SD卡初始化系統，可USB盤升級系統；
◆ 核心板高集成度，可以直接應用，可根據客戶定制主板；

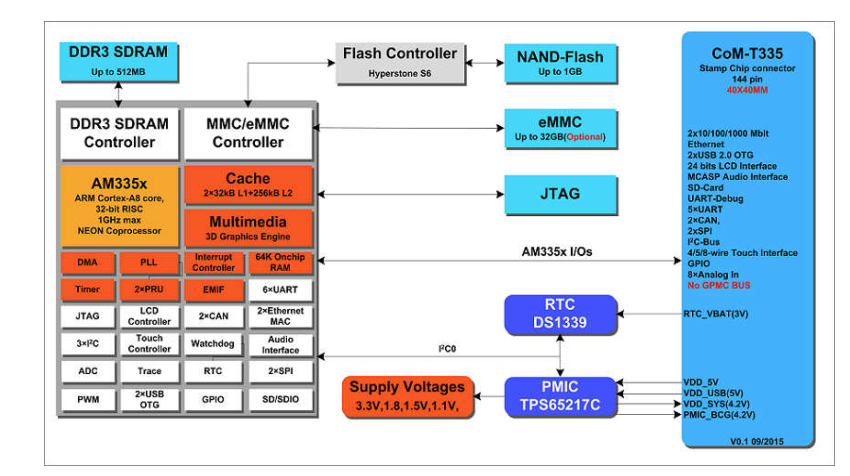

AM335x框圖：

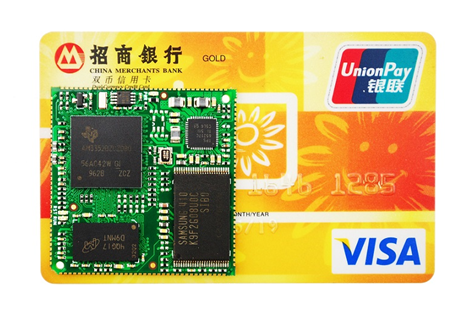

CoM-T335v1.1實物圖：
CoM-T335v1.1尺寸(40mm x 40mm)：
從2006推出第一代工業縫紉機HMI解決方案至今,深圳盈鵬飛科技共推出的三代工業縫紉機HMI解決方案,隨著市場發展需求和工藝的要求越來越復雜。工業縫紉機HMI解決方案從最開始的EP9315到AT91SAM9261/9G10再到AM335x,在運行速度上要求是越來越高,性價比越來越高,系統不斷的升級，功能也是越來越豐富,從最開始的單點觸控到第三代的多點觸控，屏的發展趨勢越來越大，分辨率越來越高等等...
在這知識大爆炸的時代，科技水平越來越高，工業縫紉機HMI發展趨勢越來越智能化，必將要求會有更好HMI解決方案。深圳盈鵬飛科技也會緊跟時代的步伐，推陳出新，不斷的去研發更好的產品，推出更加具有優勢的工業縫紉機HMI解決方案。
