1.采用TI公司Cortex-A8 AM335X作為主控，運行速度高達1GHZ，工業級處理器，工作穩定可靠。

2.啟動媒介可選EMMC或NAND，Wince7.0從上電到出現應用程序可在15秒內完成。

3.整體采用AM335x（CoM-T335 v1.1）核心模塊實現，便于快速定制，最快可一個月實現應用。

4.可提供Wince 7.0和linux 4.4兩套操作系統，提供大量的應用源代碼，例如：wince 7.0可提供C++、C#等例子，Linux例子程序有中文操作、串口操作、CAN  BUS通信等...

5.實現穩定的電容屏多點觸控，讓操作更流暢。

6.支持高清和普清兩款液晶屏，分辨率分別是1024*600和800*480, 客戶可以隨意選擇,亦可定制不同款液晶屏。

7.引出JTAG接口，可直接仿真單任務程序，讓客戶快速調試。

8.整個系統可根據用戶要求可隨意變換主板結構，可快速實現應用，如需定制，可聯系email：info@embedall.com。

9.15年項目應用定制經驗，讓客戶更放心，更省心。

簡要介紹

HMI-T335是基于AM335x(CoM-T335v1.1)核心模塊的人機界面(可定制寬溫)工控主板，穩定運行Wince7.0或Linux4.4系統。支持4串口（3路RS232、1路RS422或RS485）、CAN總線、電容屏多點觸摸、WIFI、JTAG、百兆以太網等。可以廣泛用于控制現場、路橋控制收費系統、醫療儀器、POS柜臺收銀機、數控機床、環境保護監測等領域。

CoM-T335v1.1工控模塊產品集成了 ARM Cortex-A8 1GHz(MAX) TI AM335X 處理器，穩定運行Wince 7.0 和Linux 4.4。 CoM-T335v1.1提供了3.3V I/O接口，可定制寬溫的工業組件，運行于條件惡劣的工業現場！



產品參數

功能框圖

支持軟件

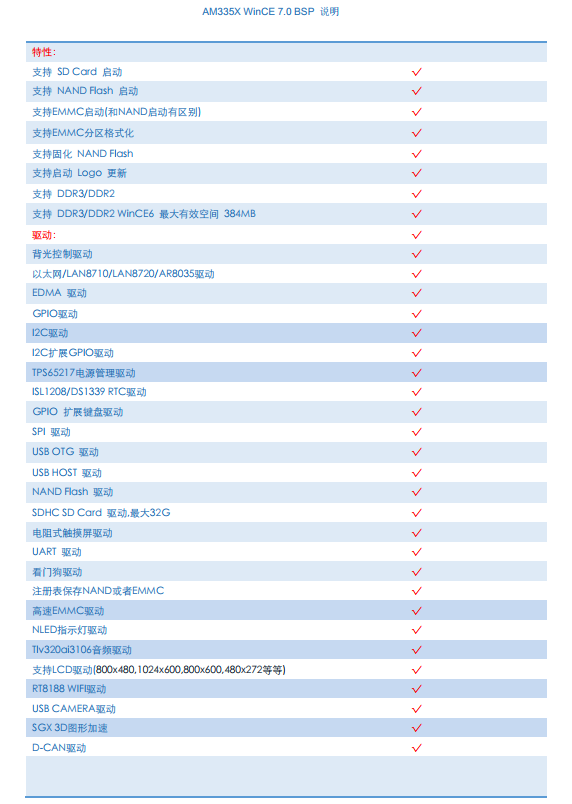

Wince 7.0相關驅動

CoM-T335 v1.1亮點

Cortex-A8郵票孔AM335X核心模塊，精設計，低成本，可信賴

◆ 高速Cortex-A8核心，最高運行1GHZ；

◆ 單顆256M/512M字節DDR3  SDRAM，成本更低廉；

◆ 大容量板載電子盤，更多用戶空間；

◆ 精致郵票孔設計,超小尺寸40mm*40mm，批量使用成本更低；

◆ 1路10M/100M/1000M以太網；

◆ 核心板獨立RTC， 走時精準；

◆ 最優秀的顯示性能，分辨率高達1366*768；

◆ CPU內置6路RS232串口（其中1路232為COM_DBU）；

◆ 外部擴展3*IIC,2*SPI接口；

◆ CPU內置雙路CAN BUS，適合于現場工業控制；

◆ 支持SD卡接口，大容量存儲；

◆ 高速USB 2.0  OTG接口；

◆引出JTAG接口（V1.1版本硬件，4線電阻觸摸屏）,便于裸機系統調試。

◆EMMC啟動版本兼容BeagleboneBlack。

◆ 專業WINCE 7.0、LINUX 4.4、ANDROID操作系統支持，

◆支持SD卡初始化系統，可USB盤升級系統；

◆ 核心板高集成度，可以直接應用，可根據客戶定制主板；

AM335x框圖

CoM-T335v1.1實物圖

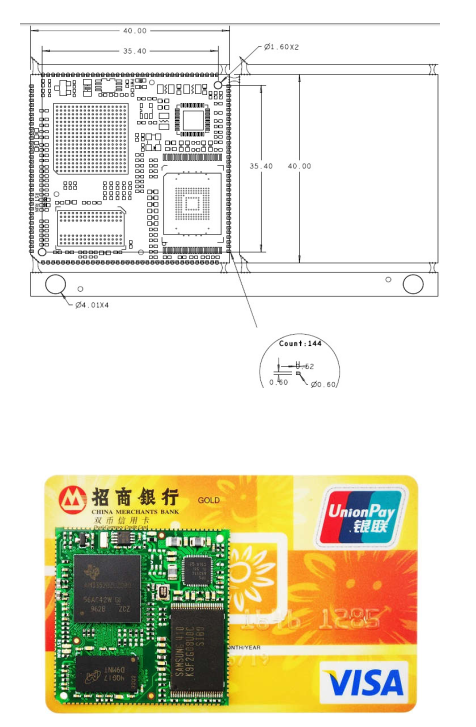

CoM-T335v1.1尺寸(40mm x 40mm)

應用領域
